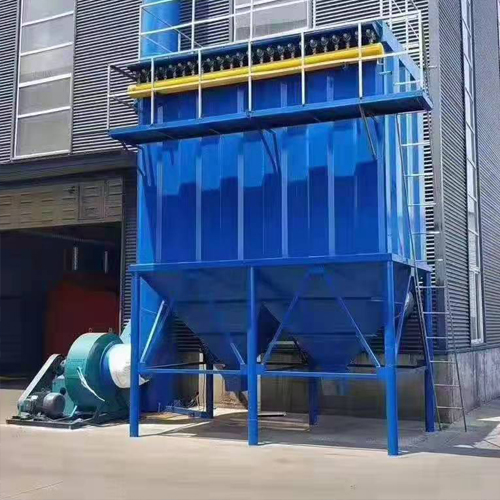

防爆布袋除塵器根據客戶現場地的總體布局,按照防爆粉塵處理工.藝流程進行平面布置,在滿足工 .藝設計要求的條件下達到整體美觀目的。



防爆的結構設計措施本體結構的特殊設計中，為防止除塵器內部構件可燃粉塵的積灰，所有梁、分隔板等應設置防塵板，而防塵板斜度應小于70度。灰斗的溜角大于70度，為防止因兩斗壁間夾角太小而積灰，兩相鄰側板應焊上溜料板，消除粉塵的沉積，考慮到由于操作不正常和粉塵濕度大時出現灰斗結露堵寒，設計灰斗時，在灰斗壁板上對高溫除塵器增加蒸汽管保溫或管狀電加熱器。為防止灰斗蓬料，每個灰斗還需設置倉臂振動器或空氣炮。
1臺除塵器少則2～3個灰斗，多則5～8個，在使用時會產生風量不均引起的偏斜，各灰斗內煤粉量不均，H后邊的灰量大。
為解決風量不均勻問題在結構可以采取以下措施：①在風道斜隔板上加擋風板。擋板的尺寸需根據等風量和等風壓原理確定；②再考慮到現場的實際情況的變化，在提升閥桿與閥板之間采用可調，使出口高h(yuǎn)為變化值，以進一步修正；③在進風支管設風量調節閥，設備運行后對各箱室風量進行調節。使各箱室風量差別控制在5%以內。
（2）采用防 靜電濾袋在除塵器內部，由于高濃度粉塵隨在流動過程中互相摩擦，粉塵與濾布也有相互摩擦都能產生靜電，靜電的積集會產生火花而引起燃燒。對于脈沖清灰方式，濾袋用滌綸針刺氈，為消除滌綸針刺氈易產生靜電不足，濾袋布料中中紡入導電的金屬絲或碳纖維，在安裝濾袋時，濾袋通過鋼骨架和多孔板相連，經過殼體連入車間接地網。對于反吹風清灰的濾袋，已開發出MP922等多種防 靜電產品。使用效果都很好。
（3）設置安全孔（閥）為將爆炸局限于袋式除塵器內部而不向其他方面擴展，設置安全孔和必不可少的消火設備，實為重要。設置安全孔的目的不是讓安全孔防止發生爆炸，而是用它限制爆炸范圍和減少爆炸次數。大多數處理爆炸性粉塵的除塵器都是在設置安全孔條件下進行運轉的。正因為這樣，安全孔的設計應確保萬一出現爆炸事故，能切實起到作用；平時要加強對安全孔的維護管理。
破裂板型安全孔是用普通薄金屬板制成。因為袋式除塵器箱體承受不住很大壓力，所以設計破裂板的強度時應使該板在更低的壓力下即被破壞。有時由于箱體長期受壓使鋁板產生疲勞變形以致發生破裂現象，即使這是正常的也不允許更換高強度的厚板。
彈簧門型安全孔是通過增減彈簧張力來調節開啟的壓力。為了確保事故時門型孔能切實起到安全作用，定期對其進行動作試驗。
安全孔的面積應該按照粉塵爆炸時的大壓力、壓力增高的速度以及箱體的耐壓強度之間的關系來確定，但尚無確切的資料。要根據袋式除塵器的形式、結構來確定安全孔面積的大小、我們認為對中小型除塵器安全孔與除塵器體積之比為1/10～1/30，對大中型除塵器其比值為1/30～1/60較為合適。遇到困難時，要適當參照其他裝置預留安全防爆孔的實際確定。
